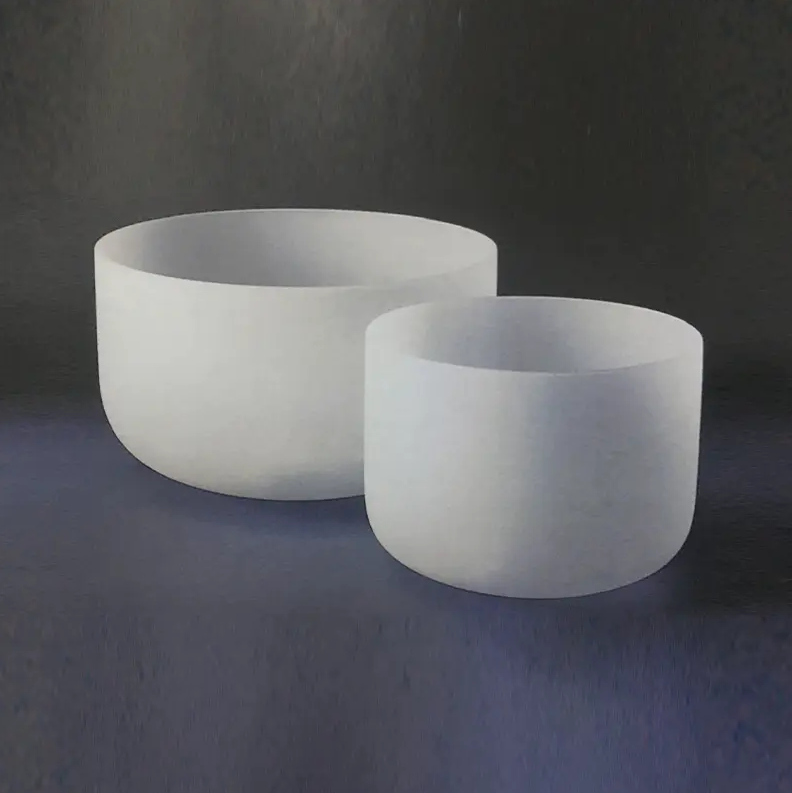

কিভাবে একটি কোয়ার্টজ ক্রুসিবল কর্মক্ষমতা অপ্টিমাইজ করতে?

অপ্টিমাইজ করার মূল কৌশল কোয়ার্টজ ক্রুসিবল কর্মক্ষমতা

কোয়ার্টজ ক্রুসিবল কর্মক্ষমতা অপ্টিমাইজ করার সবচেয়ে কার্যকর উপায় হল তাপীয় গ্রেডিয়েন্টগুলি নিয়ন্ত্রণ করা, কঠোর দূষণ প্রোটোকল বজায় রাখা এবং নির্দিষ্ট প্রক্রিয়া তাপমাত্রা এবং রাসায়নিক পরিবেশের সাথে ক্রুসিবল গ্রেডকে মেলানো। এই তিনটি কারণ একসাথে অর্ধপরিবাহী, সৌর এবং পরীক্ষাগার অ্যাপ্লিকেশনগুলিতে অকাল ব্যর্থতা এবং ফলন ক্ষতির জন্য দায়ী। নিম্নলিখিত বিভাগগুলি প্রতিটি অপ্টিমাইজেশান লিভারকে কার্যযোগ্য নির্দেশিকা সহ ভাঙ্গিয়ে দেয়।

আপনার প্রক্রিয়ার জন্য সঠিক ক্রুসিবল গ্রেড নির্বাচন করুন

সব নয় কোয়ার্টজ crucibles সমান কাঁচা সিলিকার বিশুদ্ধতা, উৎপাদন পদ্ধতি (ফিউজড বনাম সিন্থেটিক), এবং ওএইচ কন্টেন্ট সবই উপরের পরিষেবার তাপমাত্রা এবং রাসায়নিক প্রতিরোধের নির্ধারণ করে। একটি কম-নির্দিষ্ট ক্রুসিবল ব্যবহার করা প্রাথমিক ব্যর্থতার একক সবচেয়ে সাধারণ কারণ।

কমন ক্রুসিবল গ্রেডের তুলনা

সিলিকন Czochralski (CZ) প্রক্রিয়ার জন্য, নিচে ধাতব অশুদ্ধতার মাত্রা সহ সিন্থেটিক-গ্রেড ক্রুসিবল মোট 1 পিপিএম বাধ্যতামূলক। স্ট্যান্ডার্ড-গ্রেড উপাদান ব্যবহার করে লোহা, অ্যালুমিনিয়াম এবং ক্যালসিয়াম দূষণ সরাসরি গলে যায়, যা সংখ্যালঘু বাহকের জীবনকাল এবং ডিভাইসের ফলন হ্রাস করে।

ক্র্যাকিং প্রতিরোধ করতে তাপীয় গ্রেডিয়েন্ট নিয়ন্ত্রণ করুন

কোয়ার্টজের তাপ সম্প্রসারণের একটি খুব কম সহগ (~0.55 × 10⁻⁶/°C), কিন্তু এটি ভঙ্গুর। দ্রুত তাপমাত্রার পরিবর্তন খাড়া অভ্যন্তরীণ স্ট্রেস গ্রেডিয়েন্ট তৈরি করে যা উপাদানের ফাটলের মডুলাসকে ছাড়িয়ে যায় ( ~50 এমপিএ ), ক্র্যাকিং বা বিপর্যয়কর ফ্র্যাকচার ঘটাচ্ছে।

প্রস্তাবিত হিটিং এবং কুলিং র‌্যাম্প রেট

• 200 °C এর নিচে: র‌্যাম্প এর বেশি নয় 10 °C/মিনিট - পৃষ্ঠের আর্দ্রতা এবং শোষিত গ্যাসগুলি ধীরে ধীরে পালাতে হবে।
• 200 °C থেকে 600 °C: সীমা 5 °C/মিনিট — এই পরিসরটি α–β ক্রিস্টোবালাইট ট্রানজিশন জোন অতিক্রম করে যেখানে আয়তনের পরিবর্তনগুলি উল্লেখযোগ্য।
• তাপমাত্রা প্রক্রিয়া করার জন্য 600 °C: 3-5 °সে/মিনিট বড় ক্রুসিবলের জন্য সাধারণ (ব্যাস > 300 মিমি)।
• শীতল: সর্বদা একটি নিয়ন্ত্রিত বংশদ্ভুত অনুসরণ করুন; 800 ডিগ্রি সেলসিয়াসের উপরে থেকে নিভানোর ফলে দৃশ্যমান ফাটল ছাড়াও অপরিবর্তনীয় মাইক্রো-ফ্র্যাকচার হয়।

CZ সিলিকন বৃদ্ধিতে, একটি সাধারণ অভ্যাস হল ক্রুসিবলকে 900 ডিগ্রি সেলসিয়াসে ধরে রাখা 30-60 মিনিট প্রাথমিক র‌্যাম্পের সময় সিলিকন গলনাঙ্কে (1,414 °C) উপরে উঠার আগে প্রাচীরের বেধ জুড়ে তাপমাত্রা সামঞ্জস্য করতে।

সার্ভিস লাইফ বাড়ানোর জন্য ডেভিট্রিফিকেশন কম করুন

ডেভিট্রিফিকেশন - নিরাকার সিলিকার স্ফটিক ক্রিস্টোবালাইটে রূপান্তর - প্রায় শুরু হয় 1,000 °সে এবং 1,200 ডিগ্রি সেলসিয়াসের উপরে ত্বরান্বিত হয়। একবার অভ্যন্তরীণ প্রাচীর জুড়ে ডেভিট্রিফিকেশন ছড়িয়ে পড়লে, ক্রুসিবল যান্ত্রিকভাবে অস্থির হয়ে যায় এবং প্রতিস্থাপন করতে হবে। এটি উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলিতে সংক্ষিপ্ত ক্রুসিবল জীবনের প্রধান কারণ।

ডেভিট্রিফিকেশন প্রতিরোধের ব্যবস্থা

• ক্ষার ধাতু দূষণ কমিয়ে. সোডিয়াম এবং পটাসিয়াম আয়ন নিউক্লিয়েশন অনুঘটক হিসাবে কাজ করে। এমনকি সোডিয়ামযুক্ত আঙ্গুলের ছাপের অবশিষ্টাংশগুলি যোগাযোগের বিন্দুতে ডেভিট্রিফিকেশন শুরু করতে পারে।
• প্রতিরক্ষামূলক আবরণ ব্যবহার করুন। ভিতরের দেয়ালে সিলিকন নাইট্রাইড (Si₃N₄) বা বেরিয়াম সালফেট (BaSO₄) এর একটি পাতলা আবরণ ক্রিস্টালাইজেশন সামনের দিকে ধীর করে দেয়। সৌর প্রয়োগে, BaSO₄ আবরণগুলি ক্রুসিবল জীবনকে প্রসারিত করতে দেখা গেছে 15-30% .
• ক্রমবর্ধমান উচ্চ-তাপমাত্রার এক্সপোজার সীমিত করুন। 1,100 ডিগ্রি সেলসিয়াসের উপরে মোট ঘন্টা ট্র্যাক করুন; সবচেয়ে উচ্চ বিশুদ্ধতা crucibles জন্য রেট করা হয় 100-200 ঘন্টা এই পরিসরে ডেভিট্রিফিকেশন কাঠামোগতভাবে তাৎপর্যপূর্ণ হওয়ার আগে।
• জড় বা হ্রাস বায়ুমণ্ডল অধীনে কাজ. অক্সিজেন-সমৃদ্ধ পরিবেশগুলি পৃষ্ঠের অক্সিডেশন প্রতিক্রিয়াগুলিকে ত্বরান্বিত করে যা স্ফটিক নিউক্লিয়েশনকে উন্নীত করে।

কঠোর দূষণ এবং হ্যান্ডলিং প্রোটোকল প্রয়োগ করুন

ভূ-পৃষ্ঠের দূষণ শুধুমাত্র বিশুদ্ধকরণকে ট্রিগার করে না বরং সংবেদনশীল গলে অমেধ্যও প্রবর্তন করে। সেমিকন্ডাক্টর CZ প্রক্রিয়াগুলিতে, 0.5 μm পরিমাপের আয়রন সিলিসাইডের একটি একক কণা পার্শ্ববর্তী স্ফটিক বিভাগে গ্রহণযোগ্য সীমার নীচে ওয়েফার সংখ্যালঘু বাহকের জীবনকাল কমাতে যথেষ্ট আয়রন দূষণ তৈরি করতে পারে।

হ্যান্ডলিং এবং পরিষ্কার করার সেরা অভ্যাস

1. সবসময় সঙ্গে crucibles হ্যান্ডেল পরিষ্কার-রুম গ্লাভস (নাইট্রিল বা পলিথিন, ধাতু-মুক্ত) — কখনই খালি হাতে।
2. একটি পাতলা এইচএফ দ্রবণ (সাধারণত 2-5% HF 10-15 মিনিটের জন্য) তারপরে একটি পুঙ্খানুপুঙ্খভাবে ডিওনাইজড জল ধুয়ে ফেলুন যাতে উত্পাদন থেকে পৃষ্ঠের ধাতব অক্সাইডগুলি অপসারণ করা যায়।
3. কমপক্ষে 120 ডিগ্রি সেলসিয়াসে একটি পরিষ্কার ওভেনে ক্রুসিবল শুকিয়ে নিন 2 ঘন্টা শোষিত আর্দ্রতা অপসারণ করার জন্য ব্যবহারের আগে, যা উত্তাপের সময় হিংসাত্মক স্প্যাটারিং হতে পারে।
4. সিল করা, ধুলো-মুক্ত পাত্রে সংরক্ষণ করুন; এমনকি একটি প্রমিত পরীক্ষাগার পরিবেশে সংক্ষিপ্ত এক্সপোজার কণা জমা করতে পারে যা পৃষ্ঠের উপর sintering পরে অপসারণ করা কঠিন।
5. প্রতিটি ব্যবহারের আগে UV আলোর অধীনে অভ্যন্তরীণ পৃষ্ঠগুলি পরিদর্শন করুন — জৈব অবশিষ্টাংশগুলি প্রতিপ্রভ হয় এবং অসম্পূর্ণ পরিষ্কারের ইঙ্গিত দেয়।

ক্রুসিবল লোডিং এবং ফিল লেভেল অপ্টিমাইজ করুন

কিভাবে একটি ক্রুসিবল লোড করা হয় তা সরাসরি তাপীয় চাপ বিতরণ এবং গলিত গতিবিদ্যাকে প্রভাবিত করে। অনুপযুক্ত লোডিং স্থানীয় হট স্পট, অসম ক্রিস্টালাইজেশন এবং যান্ত্রিক চাপের ঘনত্ব তৈরি করে যা ক্রুসিবল জীবনকে ছোট করে।

• রেট করা ক্ষমতার 80% এর বেশি পূরণ করবেন না। ওভারফিলিং উচ্চ তাপমাত্রায় সাইডওয়ালে হাইড্রোস্ট্যাটিক চাপ বাড়ায়, যেখানে কোয়ার্টজ ~1,665 °C (নরমকরণ পয়েন্ট) এর উপরে নরম হয়ে যায়। 1,200 ডিগ্রি সেলসিয়াসে, ক্রীপ বিকৃতি টেকসই লোডের অধীনে পরিমাপযোগ্য হয়ে ওঠে।
• অভিন্নভাবে চার্জ উপাদান লোড. একপাশে একটি বড় পলিসিলিকন খণ্ড স্থাপন করা গলে-ডাউনের সময় অসমমিত উত্তাপ সৃষ্টি করে, ক্রুসিবল প্রাচীরে বাঁকানো মুহূর্ত তৈরি করে।
• লোড করার সময় চার্জের টুকরো এবং ক্রুসিবল প্রাচীরের মধ্যে সরাসরি যোগাযোগ এড়িয়ে চলুন। লোড করার সময় প্রভাব সাব-সারফেস মাইক্রো-ফাটলের একটি প্রধান কারণ যা শুধুমাত্র ক্রুসিবল প্রক্রিয়া তাপমাত্রায় পৌঁছানোর পরেই প্রচার করে।
• ঘূর্ণন-সহায়ক প্রক্রিয়াগুলির জন্য (যেমন, সিজেড টানা), ঘূর্ণনকেন্দ্রিকতা যাচাই করুন। এমনকি ক 0.5 মিমি বিকেন্দ্রতা 5-10 rpm-এ ক্রুসিবল ঘূর্ণন চক্রীয় যান্ত্রিক চাপ প্রবর্তন করে যা একাধিক রানের উপর ভিত্তিকে ক্লান্ত করতে পারে।

পরিমাপযোগ্য সূচকের উপর ভিত্তি করে মনিটর এবং প্রতিস্থাপন করুন

শুধুমাত্র চাক্ষুষ পরিদর্শনের উপর নির্ভর করা হয় অকাল প্রতিস্থাপন (ব্যয় বর্জ্য) বা বিলম্বিত প্রতিস্থাপন (প্রক্রিয়া ব্যর্থতার ঝুঁকি) বাড়ে। পরিবর্তে, ডেটা-চালিত সিদ্ধান্ত নিতে একাধিক সূচক একত্রিত করুন।

প্রতিস্থাপন সিদ্ধান্তের মানদণ্ড

একটি ক্রুসিবল লাইফসাইকেল লগ বাস্তবায়ন করা—প্রত্যেক রানের সর্বোচ্চ তাপমাত্রা, সময়কাল, এবং রান-পরবর্তী পরিদর্শন ফলাফল ট্র্যাক করা—সাধারণত অপ্রত্যাশিত ব্যর্থতা কমিয়ে দেয় 40-60% উচ্চ-ভলিউম সিলিকন ইনগট উত্পাদন অপারেশন থেকে ডেটার উপর ভিত্তি করে একা সময়-ভিত্তিক প্রতিস্থাপনের তুলনায়।

লিভারেজ বায়ুমণ্ডল এবং চাপ নিয়ন্ত্রণ

অপারেশন চলাকালীন ক্রুসিবলের চারপাশের বায়ুমণ্ডল ক্রুসিবল উপাদান এবং গলে যাওয়া বিশুদ্ধতার উপর সরাসরি প্রভাব ফেলে। বায়ুমণ্ডলীয় অবস্থার অপ্টিমাইজ করা একটি কম খরচের, উচ্চ-প্রভাব লিভার প্রায়ই স্ট্যান্ডার্ড অপারেটিং পদ্ধতিতে উপেক্ষা করা হয়।

• নিষ্ক্রিয় গ্যাস শোধন (আর্গন বা নাইট্রোজেন): প্রবাহিত আর্গন এ 10-20 লি/মিনিট সিজেড ফার্নেসের মাধ্যমে গলিত পৃষ্ঠ থেকে SiO বাষ্পীভবন হ্রাস করে, যা অন্যথায় শীতল চুল্লির দেয়ালে জমা হবে এবং পরবর্তী চক্রে গলিতকে পুনরায় দূষিত করবে।
• কম চাপ অপারেশন: এ চলছে 20-50 mbar (বনাম বায়ুমণ্ডলীয়) CZ বৃদ্ধির সময় CO আংশিক চাপ হ্রাস করে, কোয়ার্টজ দ্রবীভূতকরণকে ত্বরান্বিত না করে স্ফটিকের মধ্যে কার্বন সংযোজন দমন করে।
• জলীয় বাষ্প এড়িয়ে চলুন: এমনকি চুল্লির বায়ুমণ্ডলে 10 পিপিএম H₂O পরিমাপযোগ্যভাবে গলিত OH সামগ্রীকে বাড়িয়ে দেয়, যা পরবর্তী নিম্ন-তাপমাত্রা অ্যানিলিং ধাপে সিলিকন ওয়েফারগুলিতে অক্সিজেন দাতা গঠনকে উন্নত করে।

সারাংশ: একটি ব্যবহারিক অপ্টিমাইজেশান চেকলিস্ট

নিম্নলিখিত চেকলিস্টটি উপরে বর্ণিত মূল ক্রিয়াগুলিকে একটি পুনরাবৃত্তিযোগ্য প্রি-রান এবং ইন-প্রসেস প্রোটোকলে একত্রিত করে:

1. ক্রুসিবল গ্রেড মেলে প্রক্রিয়া তাপমাত্রা এবং বিশুদ্ধতা প্রয়োজনীয়তা নিশ্চিত করুন.
2. পাতলা HF দিয়ে পরিষ্কার করুন, ডিওনাইজড জল দিয়ে ধুয়ে ফেলুন এবং 120 °C তাপমাত্রায় ≥ 2 ঘন্টা শুকিয়ে নিন।
3. UV আলো অধীনে অভ্যন্তরীণ পৃষ্ঠ পরিদর্শন; অবশিষ্টাংশ বা মাইক্রো ফাটল দেখানো crucibles প্রত্যাখ্যান.
4. ≤ 80% ক্ষমতার সমানভাবে চার্জ লোড করুন; লোড করার সময় দেয়ালের প্রভাব এড়ান।
5. প্রোটোকল প্রতি র‌্যাম্প তাপমাত্রা: ≤ 5 °C/মিনিট থেকে 200-600 °C ট্রানজিশন জোন; তাপীয় ভারসাম্যের জন্য 900 ডিগ্রি সেলসিয়াস ধরে রাখুন।
6. পুরো রান জুড়ে নিষ্ক্রিয় গ্যাস প্রবাহ এবং লক্ষ্য চুল্লির চাপ বজায় রাখুন।
7. নিয়ন্ত্রিত বংশদ্ভুত অধীনে শীতল; 800 ডিগ্রি সেলসিয়াসের উপরে থেকে কখনই নিভে না।
8. পুনঃব্যবহারের জন্য ক্লিয়ার করার আগে ডেভিট্রিফিকেশন, প্রাচীর পাতলা করা এবং দূষণ সূচকগুলির জন্য লগ রান ডাটা এবং পরিদর্শন করুন।

ধারাবাহিকভাবে এই পদক্ষেপগুলি প্রয়োগ করা গড় ক্রুসিবল পরিষেবা জীবনকে প্রসারিত করে, প্রতি-চালিত উপাদানের খরচ হ্রাস করে এবং—সবচেয়ে গুরুত্বপূর্ণভাবে-এর মধ্যে উত্থিত পণ্যের গলে যাওয়া বা ক্রিস্টালের গুণমান রক্ষা করে৷
